1．伸缩看台简介

伸缩看台也称为活动看台，活动看台的称呼是相对于固定看台而来，伸缩看台拉伸成台阶形时，看台上的座椅供观众舒适地欣赏节目，收缩成匣子状（似抽屉）时则占用很少的空间，让出场地以安排他用。伸缩看台可充分利用室内的有限面积，满足不同功能情况下的多座位要求。伸缩看台广泛应用于体育馆、会议室、示教室、演播厅、多功能厅等。

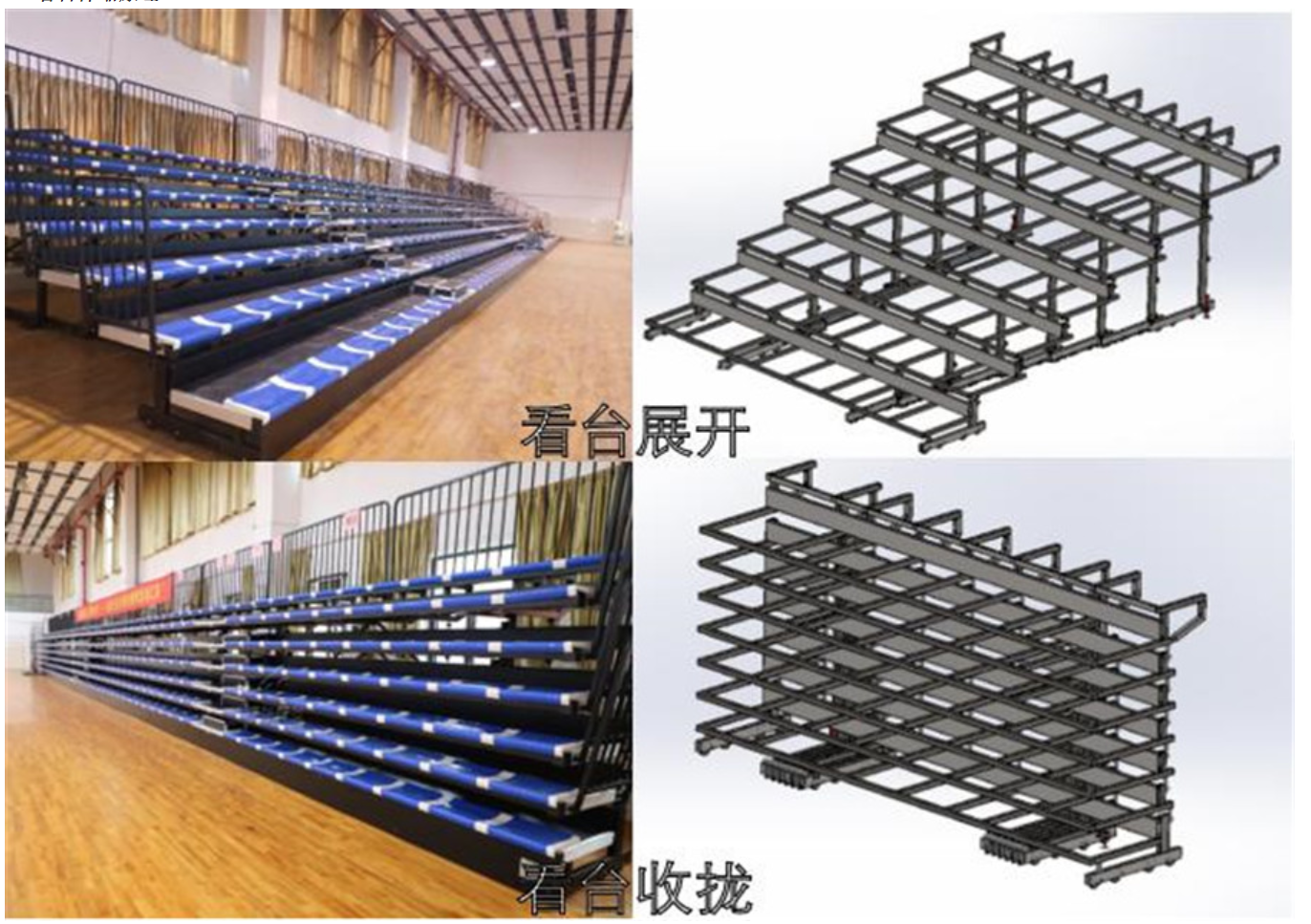

2．看台伸缩原理

（注：原文仅展示标题，原理内容可根据实际补充）

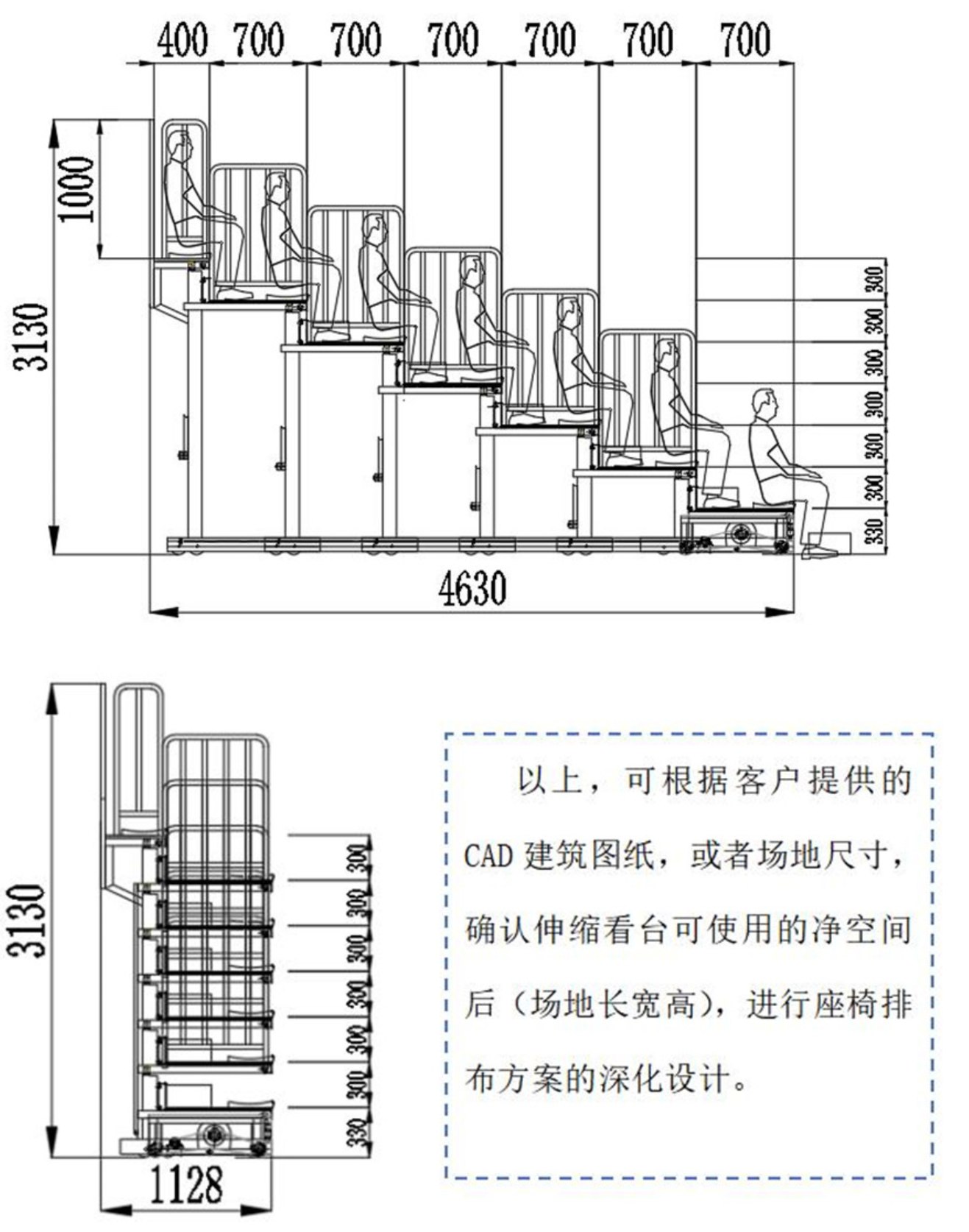

3、尺寸图（以七层为示例）

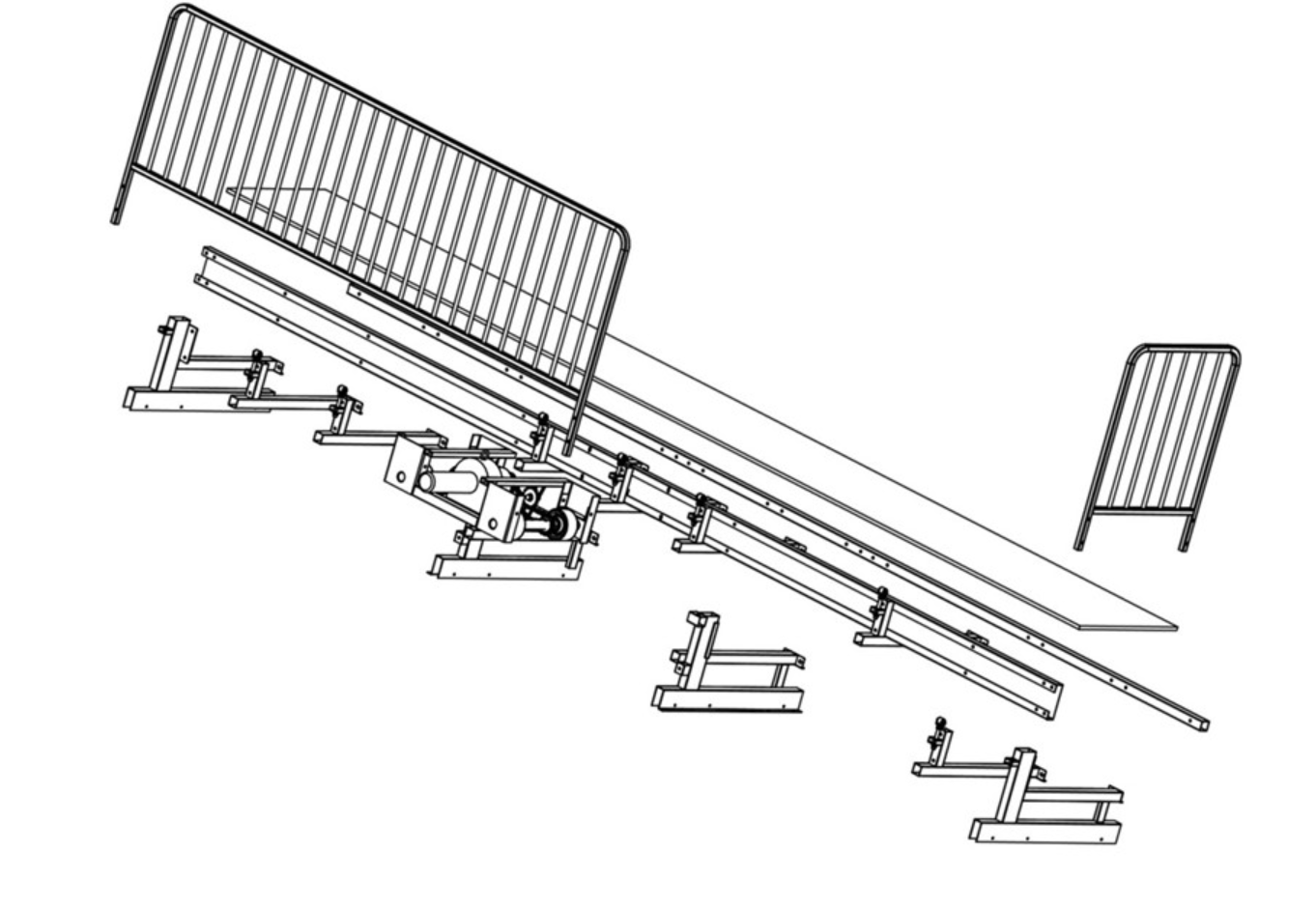

4、看台部件图

5、详细参数

一）、骨架：

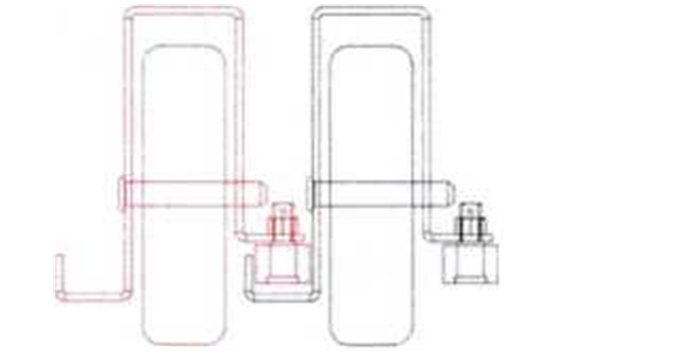

（1）伸缩看台整体骨架由 Q235A 钢制作部件通过螺栓组装而成，钢材的屈服强度、抗拉强度及伸长率须符合国家标准。（2）看台整体为垂直支撑结构。看台层宽 700mm，尾层宽 400mm；首层高 330mm，其他层高 300mm。（伸缩看台为定制产品，可根据实际场地和客户需求，略微调整尺寸。）（3）看台立柱采用 100mm50mm3mm 钢型材，通过焊接将底部行走轮与上端支撑臂连接在一起。立柱支撑臂一侧焊有厚度不小于 6mm 的连接钢片与看台的后横梁连接在一起，后横梁为 180mm50mm3.0mm 的 C 形梁，通过 C 形梁的上下孔位，每隔不大于 600mm 距离上装悬臂梁，悬臂梁采用 50mm50mm2.0mm 钢型材，为保证看台骨架对踏板的承托性能，悬臂梁与悬臂梁之间的最大中心间距 S≤600mm。（4）前端与前横梁相连接，前横梁采用 50mm2.0mm 碳素结构钢型材。每两个立柱之间后部加一个三角支撑梁，确保看台在横向受冲击时，不会摆动，三角支撑管采用 40mm20mm*2.0mm 钢型材。（5）看台力学性能：伸缩看台整体架构应具备较高的、安全的力学性能，台面的承载需满足观众落座的安全要求，并且在观众落座后，横向具有较强的稳定性。台面静载荷应能承受 6KN/㎡的载荷 30 分钟，卸载后无明显变形，无损坏。看台展开后，在静载试验基础上，在正向及侧向分别施加静载 360N 的水平拉力均布载荷，持续 5 min，看台位移小于活动看台长度的 1/200，且不得倾翻。（6）看台床架结构的下部行走机构（走轮架）需带纠偏卡槽，床架结构中每排行走轮部分应有自动锁定装置，以保证伸缩看台顺序展开及收合，且展开后不会出现意外收合情况。看台床架结构的下部行走机构（走轮架）由 3mm 钢板折弯成 “几” 字形，走轮架一侧折成凹型卡槽，另一侧折边必须安装数量不少于 5 个的可转动的塑胶轮，塑胶轮与相邻的走轮架凹型卡槽咬合，保证看台在伸缩过程中流畅自如。整体安装要求在 2000 次展开和收拢后，伸缩轨道仍具有适用性。走轮架截面示意图：

不接受走轮架采用矩形管材掏孔安装脚轮的结构。

（7）伸缩看台首层用 1.2mm 钢板封闭，钢板必须平装并垂直于地面，不能设计有任何凹凸曲面，确保整体美观大方。

（8）伸缩看台的所有金属部分须做防腐、防锈的静电喷涂处理。看台部件的漆膜在经受 400mm 高度冲击后，应无剥落、裂纹、皱纹。

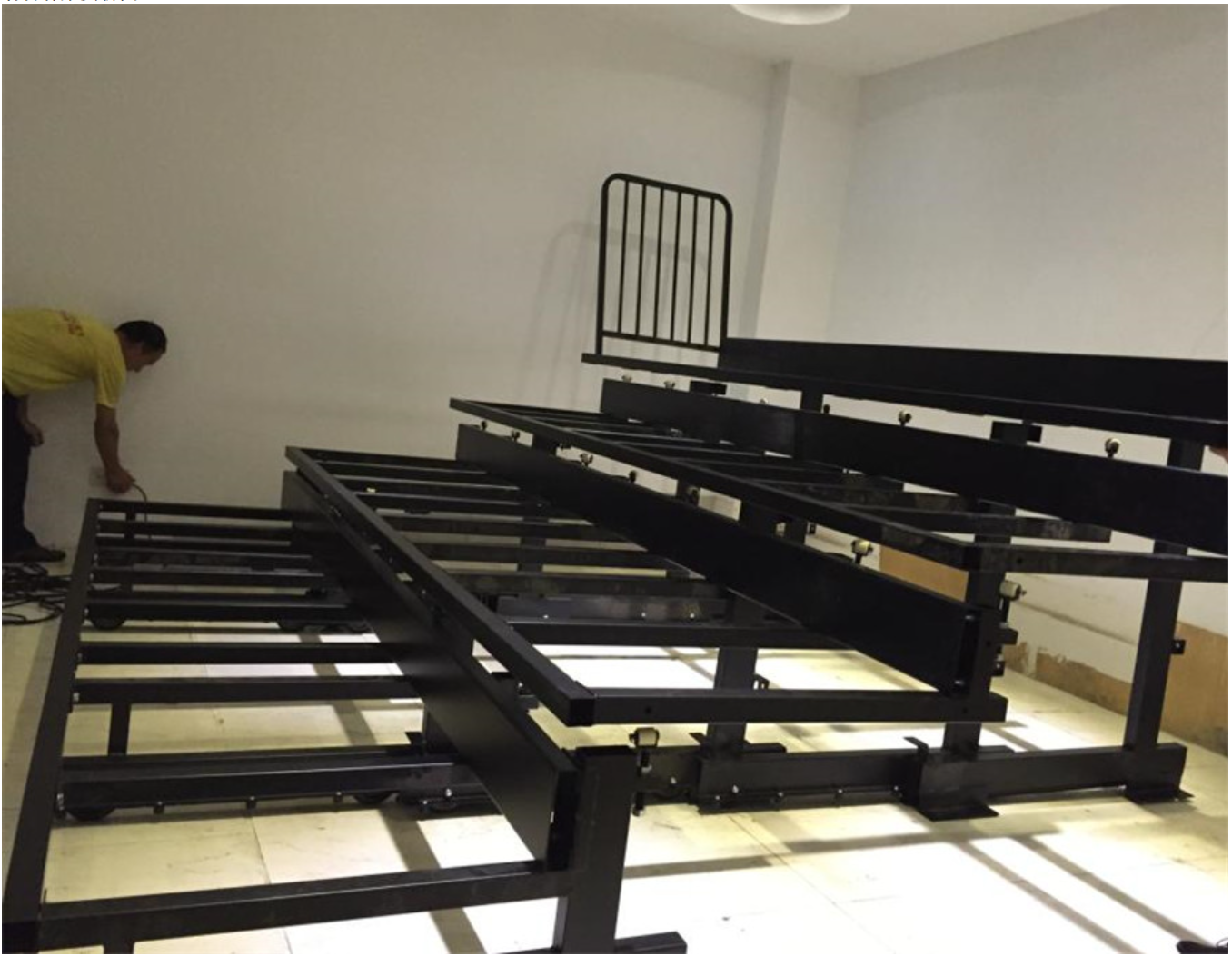

看台骨架实物图：
